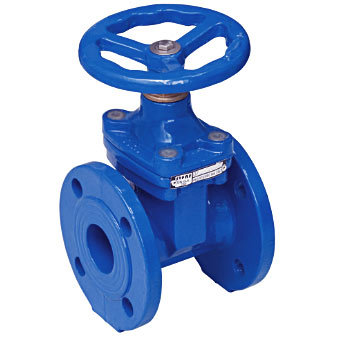

Zasuwa klinowa kołnierzowa DN125
ZASTOSOWANIE:
Kołnierzowe zasuwy płaskie z miękkim uszczelnieniem klina stosowane są najczęściej w instalacjach przemysłowych, jako zamknięcie główne dla urządzeń upustowych. Zasuwy klinowe powinny pracować wyłącznie w pozycji pełnego otwarcia lub całkowitego zamknięcia.
DOPUSZCZALNE MEDIUM:
• zimna i gorąca woda
• każdy płyn obojętny chemicznie
PARAMETRY:
• średnica: DN125
• ciśnienie: 16 bar
• zakres temperatur: -10°C ~ +120°C
• miękkie uszczelnienie klina EPDM
• korpus żeliwny
WYMIARY:
• DN: 125
• C (podziałowa): 210 mm
• O: 250 mm
• L: 200 mm
• g: 184 mm
• T: 19 mm
• H: 340 mm
• W: 250 mm
• 8 otworów Ø19 mm
