ZASTOSOWANIE:
Zawory zwrotne grzybkowe są stosowane do utrzymania prawidłowego kierunku przepływu czynnika roboczego oraz jednoczesnego zabezpieczenia instalacji przed wstecznym przepływem. Zawory zwrotne grzybkowe można montować na rurociągu w dowolnym położeniu (poziomo lub pionowo). Kierunek przepływu czynnika musi odbywać się zgodnie ze strzałką znajdującą się na korpusie zaworu.

DOPUSZCZALNE MEDIUM:
 • woda
 • sprężone powietrze
 • para
 • gaz
 • płyny obojętne chemicznie

PARAMETRY:
 • figura 287
 • typ: grzybkowy
 • średnica: DN80
 • maksymalne ciśnienie: 16 bar
 • zakres temperatur: -10°C ~ +230°C
 • sprężyna: stal nierdzewna
 • korpus żeliwny

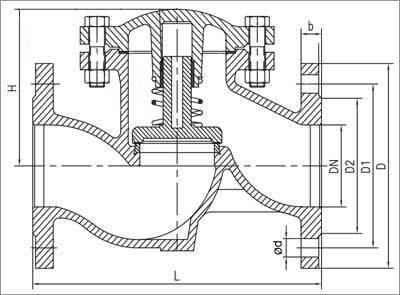

WYMIARY:
 • DN 80
 • D: 200 mm
 • D1 (podziałowa): 160 mm
 • D2: 138 mm
 • L: 310 mm
 • H: 153mm
 • b: 22mm
 • 8 otworów Ø19 mm
